iSCOUT图像引导放疗定位系统首页>产品技术>iSCOUT图像引导放疗定位系统

产品简介| 组合使用设备| 典型病例图像
工作原理

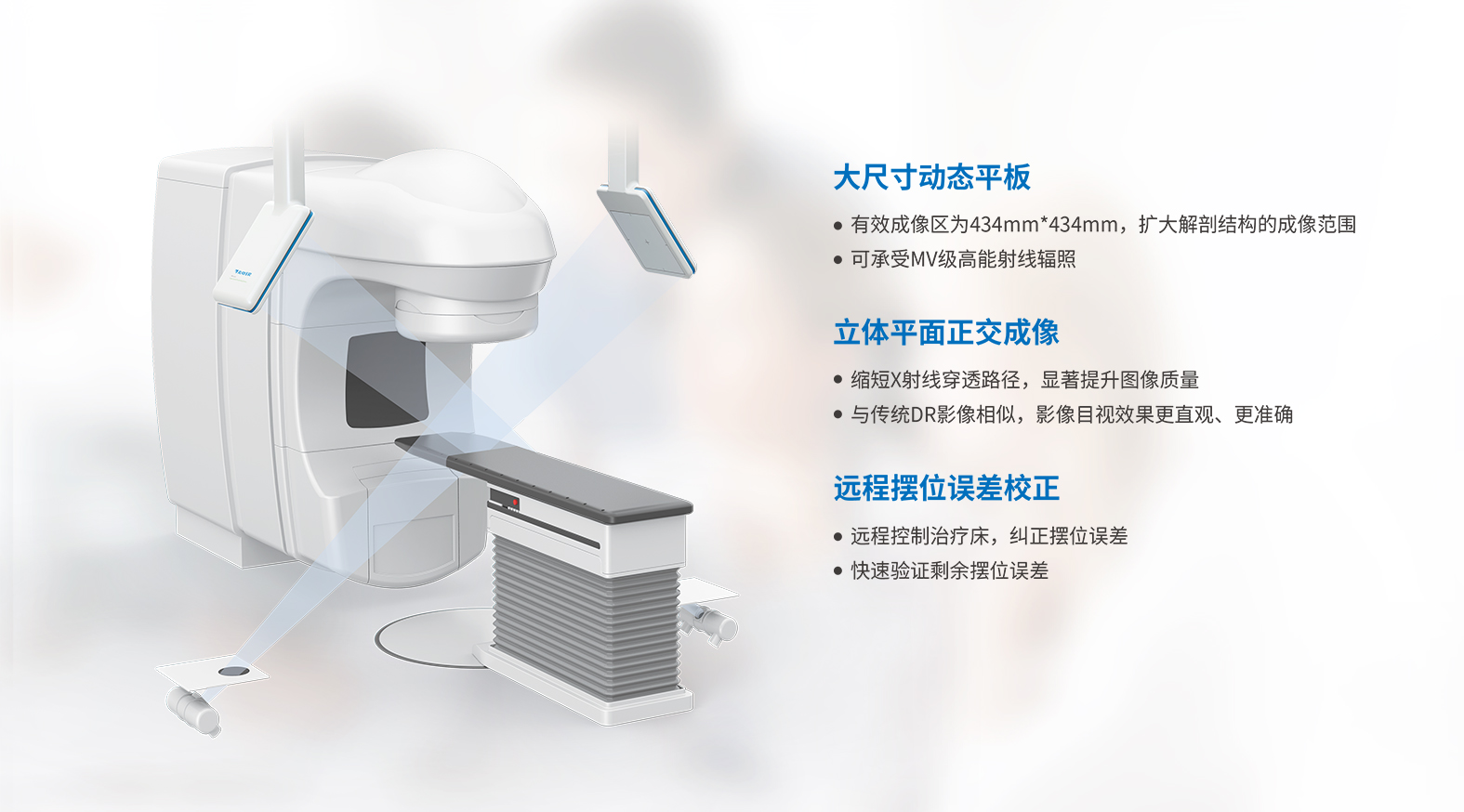

产品采用kV级X射线立体平面成像技术,通过软件控制两组对称于定位中心点的X射线成像单元,获得两个方向的X射线投影图像,利用患者内部解剖结构的图像特征,进行X射线图像和CT图像的二维-三维图像配准,对患者进行摆位验证。产品与放疗设备组合使用,探测、纠正患者摆位误差,并验证患者最终剩余摆位误差。

技术特点

可进行分次间及分次内摆位验证

能探测出3个平移和3个转角的摆位误差

适用于头颈部、胸部、腹部和盆腔的靶区定位

定位误差不大于1.0mm

定位时间短,成像剂量低

产品独立安装,与放疗设备无机械电气连接

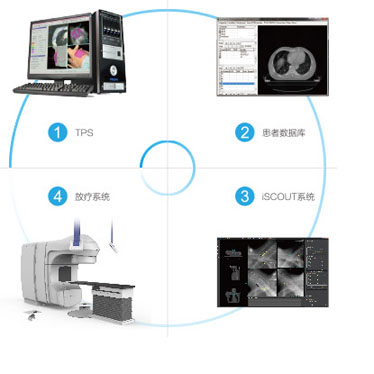

临床流程

1、TPS系统向iSCOUT系统发送放射治疗计划DICOM RT数据,包括CT图像、靶点或者定位参考点;

2、iSCOUT系统接收并存储放射治疗计划DICOM RT数据,解析CT图像、靶点或者定位参考点,制定图像引导定位计划;

3、患者躺上治疗床,完成初始摆位;

4、iSCOUT系统对患者进行图像引导定位,计算患者位置偏差;

5、iSCOUT系统发送图像引导定位结果给放疗设备控制软件;

6、放疗设备控制软件接收图像引导定位结果,并控制治疗床移动调整病人相应位置;

7、重复上述步骤4~6,验证病人最终剩余摆位误差。

asdasd

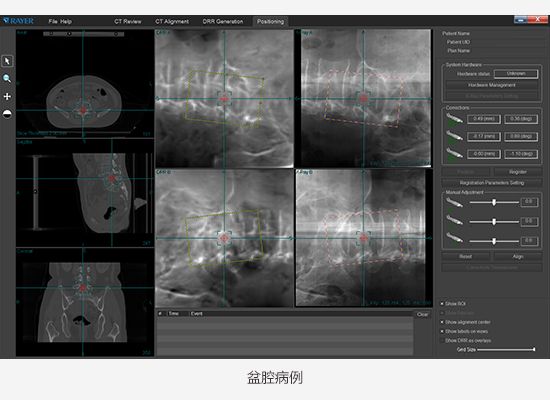

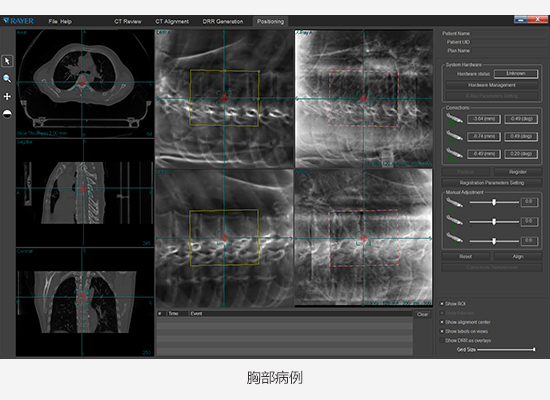

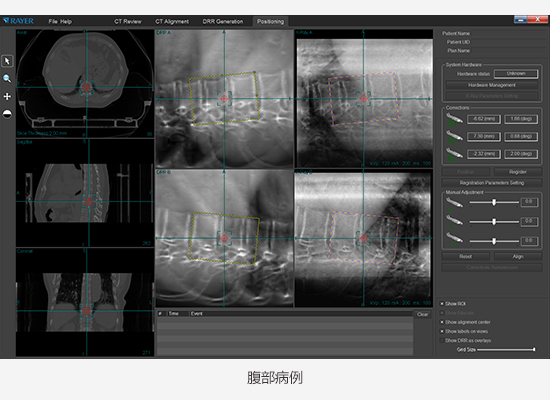

直线加速器典型病例图片

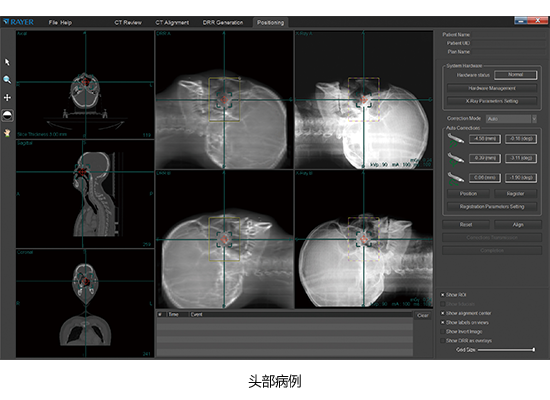

伽玛刀典型病例图片
